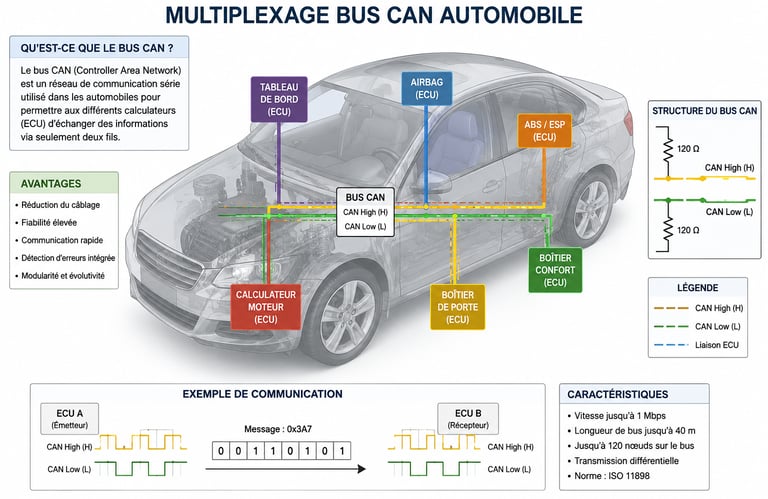

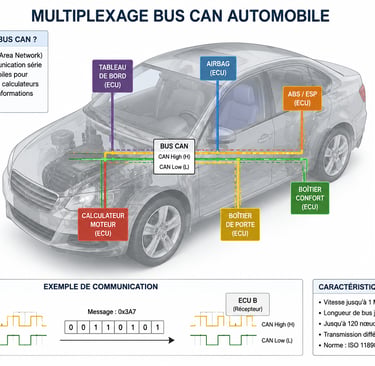

Diagram of an automobile CAN bus multiplexing system showing ECU connections and signal structures.

Guide complet du réseau CAN automobile

Le réseau Controller Area Network, plus connu sous le nom de CAN Bus, est le système de communication utilisé par les véhicules modernes pour permettre aux calculateurs électroniques d’échanger des informations rapidement et de manière fiable.

Aujourd’hui, pratiquement tous les véhicules équipés d’un ECU utilisent un réseau CAN.

Qu’est-ce que le réseau CAN ?

Le CAN (Controller Area Network) est un protocole de communication créé pour l’automobile afin de relier plusieurs calculateurs électroniques sans avoir besoin d’un câblage complexe point à point.

Grâce au CAN Bus :

  • le calculateur moteur,

  • le boîtier habitacle,

  • l’ABS,

  • le tableau de bord,

  • la boîte automatique,

  • l’airbag,

  • le BSI ou BCM

peuvent communiquer entre eux en temps réel.

À quoi sert le CAN Bus ?

Le réseau CAN permet :

  • la transmission des informations moteur,

  • le démarrage du véhicule,

  • la gestion antidémarrage,

  • le diagnostic OBD,

  • la communication entre modules,

  • le fonctionnement des équipements de confort et sécurité.

Exemple :
Lorsque vous tournez la clé, plusieurs calculateurs échangent des informations avant d’autoriser le démarrage.

Les principaux calculateurs reliés au CAN

Gestion moteur

  • ECU

  • Injection

  • Turbo

  • Gestion antipollution

Habitacle

  • BSI

  • UCH

  • BCM

  • Modules de confort

Sécurité

  • ABS / ESP

  • Airbag

  • Direction assistée

Multimédia

  • Autoradio

  • GPS

  • Écran multimédia

  • Commandes au volant

Fonctionnement du réseau CAN

Le réseau utilise généralement deux fils torsadés :

  • CAN High (CAN H)

  • CAN Low (CAN L)

Les données circulent sous forme de signaux électriques opposés afin de limiter les perturbations électromagnétiques.

Schéma simplifié

ECU ───┐
ABS ───┼── CAN H
BSI ───┼── CAN L
AIRBAG ┘

Les différents types de CAN

CAN High Speed

Utilisé pour :

  • moteur,

  • ABS,

  • boîte automatique,

  • sécurité.

Vitesse élevée :
jusqu’à 500 kb/s ou plus.

CAN Low Speed

Utilisé pour :

  • confort,

  • éclairage,

  • climatisation,

  • vitres électriques.

Résistance de terminaison CAN

Le réseau CAN possède généralement :

  • deux résistances de 120 ohms,

  • montées aux extrémités du réseau.

La mesure entre CAN H et CAN L doit souvent être proche de :

Rtotal=60 ΩR_{total}=60\ \OmegaRtotal​=60 Ω

Une valeur incorrecte peut indiquer :

  • un court-circuit,

  • un fil coupé,

  • un calculateur défectueux.

Symptômes d’un problème réseau CAN

Un défaut CAN peut provoquer :

  • véhicule qui ne démarre plus,

  • absence de communication diagnostic,

  • tableau de bord éteint,

  • défauts multiples aléatoires,

  • ventilateur moteur qui tourne en permanence,

  • boîte automatique bloquée,

  • voyants ABS / ESP allumés.

Comment diagnostiquer un problème CAN ?

1. Vérifier les alimentations

Contrôler :

  • batterie,

  • fusibles,

  • relais,

  • masses.

Une mauvaise alimentation peut bloquer le réseau.

2. Contrôler les tensions CAN

Contact mis :

  • CAN H ≈ 2.5V à 3.5V

  • CAN L ≈ 2.5V à 1.5V

3. Mesurer la résistance du réseau

Contact coupé :

  • environ 60 ohms entre CAN H et CAN L.

4. Débrancher les calculateurs un par un

Un module défectueux peut bloquer totalement le réseau.

Outils de diagnostic CAN

Les professionnels utilisent souvent :

  • valise diagnostic multimarque,

  • oscilloscope,

  • multimètre,

  • outils de programmation ECU.

Fabricants connus :

  • Bosch

  • Autel

  • Launch

Pannes CAN fréquentes

Oxydation faisceau

Très fréquent sous batterie ou dans les passages d’eau.

Court-circuit sur un calculateur

Un module interne défectueux peut mettre le CAN à la masse.

BSI ou BCM défectueux

Les boîtiers habitacle sont souvent au centre du réseau.

Connecteur ECU endommagé

Humidité, corrosion ou broches pliées.

Réseau CAN et antidémarrage

Le système antidémarrage communique souvent via le CAN entre :

  • ECU moteur,

  • BSI/UCH/BCM,

  • compteur,

  • clé transpondeur.

Si la communication échoue :

  • le moteur peut démarrer puis caler,

  • ou ne pas démarrer du tout.

Différence entre CAN, LIN et FlexRay

CAN

Le plus utilisé dans l’automobile.

LIN

Réseau plus simple pour petits équipements :

  • rétroviseurs,

  • sièges,

  • commandes simples.

FlexRay

Présent sur certains véhicules haut de gamme pour les systèmes rapides et critiques.

Conclusion

Le réseau CAN est le cœur de la communication électronique automobile moderne.
Une bonne compréhension du CAN Bus est essentielle pour :

  • diagnostiquer les pannes électroniques,

  • remplacer un calculateur,

  • résoudre des défauts de communication,

  • intervenir sur les systèmes antidémarrage et confort véhicule.

La maîtrise du CAN est aujourd’hui indispensable en diagnostic automobile moderne.
